Bo mạch tủ lạnh Sharp SJ-FXP640VG-MR / SJ-FXP640VG-BK
Bo mạch tủ lạnh Sharp SJ-FXP640VG-MR / SJ-FXP640VG-BK mã FPWB-C816CBKZ là linh kiện điện tử quan trọng trong hệ thống điều khiển và cấp nguồn của tủ lạnh Sharp. Sản phẩm phù hợp cho nhu cầu sửa chữa, thay thế bo mạch khi PCB nguyên bản gặp lỗi hoặc hư hỏng trong quá trình sử dụng.

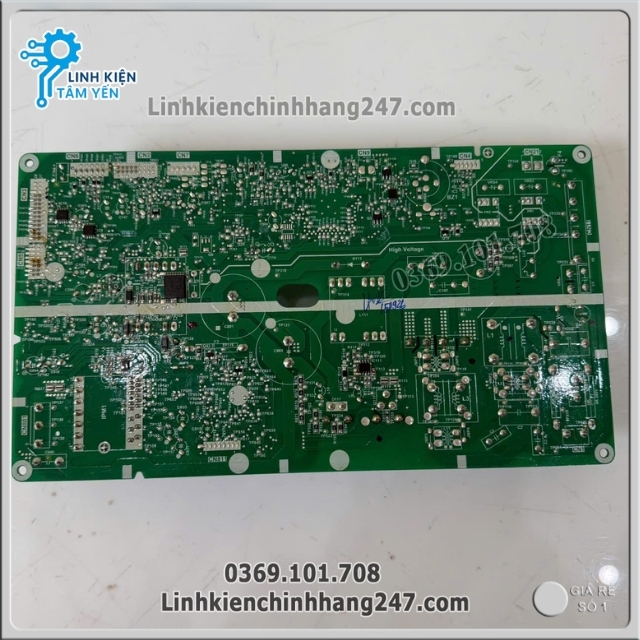

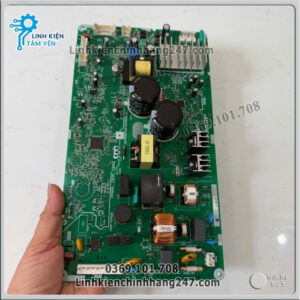

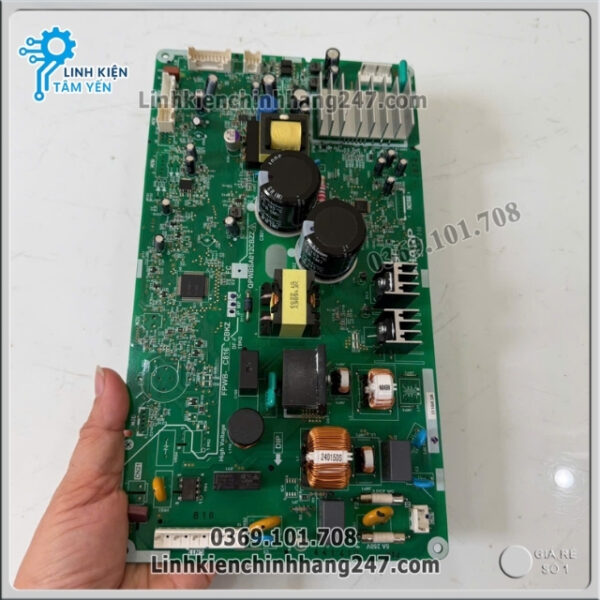

Qua hình ảnh thực tế, bo mạch có thiết kế PCB màu xanh, kích thước lớn và được tích hợp nhiều nhóm linh kiện nguồn, linh kiện công suất, mạch xử lý, tụ điện, cuộn cảm, biến áp, relay, tản nhiệt cùng hệ thống đầu kết nối.

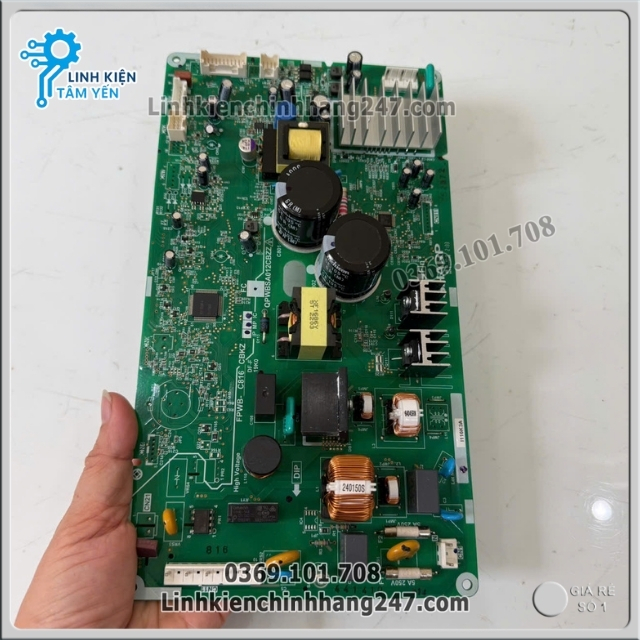

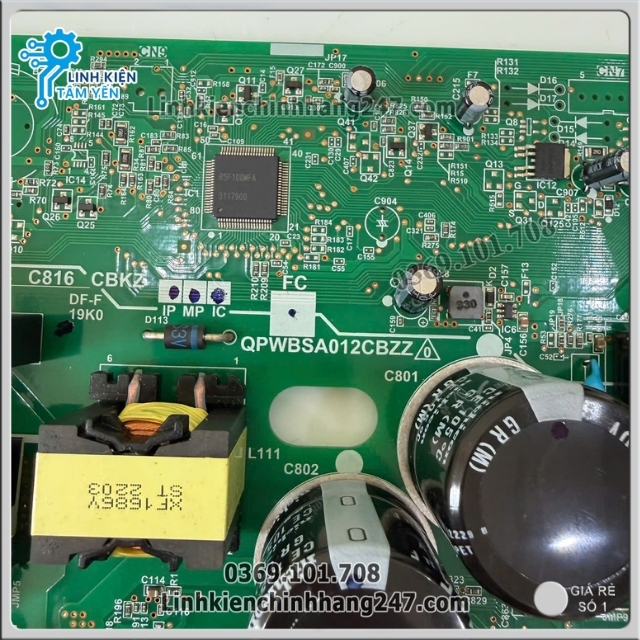

Thông tin thể hiện trực tiếp trên bo gồm QPWBSA012CBZZ và ký hiệu FPWB-C816CBKZ. Đây là những thông tin quan trọng cần dùng để đối chiếu khi tìm mua bo thay thế cho tủ lạnh Sharp.

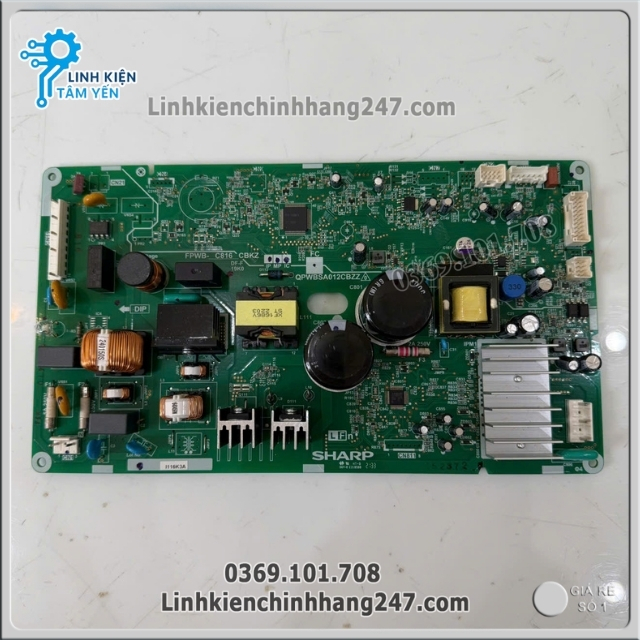

Đặc biệt, hình ảnh tem trên thùng sản phẩm có thể hiện dòng FPWB-C891CBKZ, trong khi trên PCB thực tế thể hiện FPWB-C816CBKZ. Vì vậy, khách hàng nên đối chiếu model tủ, mã PCB và hình ảnh bo thực tế trước khi đặt hàng để xác định đúng phiên bản linh kiện.
Thông số bo mạch tủ lạnh Sharp
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Sharp |
| Model tủ lạnh | SJ-FXP640VG-MR / SJ-FXP640VG-BK |
| Mã linh kiện | FPWB-C816CBKZ |
| Mã PCB | QPWBSA012CBZZ |
| Loại linh kiện | Bo mạch chính / bo nguồn điều khiển |
| Vị trí | Hệ thống điều khiển tủ lạnh |
| PCB | FPWB-C816CBKZ |
| Cấu tạo | Mạch nguồn, mạch điều khiển, linh kiện công suất và đầu kết nối |
| Vi điều khiển | Chip xử lý tích hợp trên PCB |
| Tản nhiệt | Có, tại khu vực linh kiện công suất |
| Xuất xứ trên tem | Made in Thailand |
| Tình trạng | Mới 100% chính hãng |
| Mục đích | Thay thế, sửa chữa bo mạch tủ lạnh |
Lưu ý quan trọng: Trên hình ảnh có sự khác biệt giữa mã trên hộp FPWB-C891CBKZ và mã thể hiện trên PCB FPWB-C816CBKZ. Khi mua hàng, nên gửi hình ảnh bo cũ và tem model tủ để được đối chiếu chính xác.
Chức năng của bo mạch Sharp FPWB-C816CBKZ
Bo mạch chính giữ vai trò kết nối và điều phối hoạt động giữa nhiều bộ phận trong tủ lạnh. Trên PCB có cả khu vực nguồn điện và khu vực xử lý tín hiệu, cho thấy đây là một cụm mạch đảm nhiệm nhiều nhiệm vụ thay vì chỉ thực hiện một chức năng riêng biệt.
Tùy cấu hình của từng model, bo mạch có thể tham gia điều khiển:
- Hệ thống cấp nguồn cho các mạch điện.
- Máy nén và hệ thống làm lạnh.
- Motor quạt.
- Cảm biến nhiệt độ.
- Hệ thống xả đá.
- Các tín hiệu bảo vệ.
- Bảng điều khiển và hiển thị.
- Các bộ phận điện tử kết nối với bo chính.
PCB trong hình được bố trí nhiều đầu giắc ở các cạnh bo. Các đầu nối này giúp bo giao tiếp với những bộ phận khác của tủ lạnh.
Do đó, khi thay thế, việc cắm đúng vị trí từng giắc là yêu cầu rất quan trọng.
Cấu tạo nổi bật của bo mạch tủ lạnh Sharp
Quan sát PCB thực tế có thể thấy nhiều nhóm linh kiện khác nhau được bố trí trên cùng một bo mạch.
Khu vực nguồn:
Bao gồm cầu chì, cuộn cảm, tụ điện, biến áp và nhiều linh kiện lọc nguồn. Đây là khu vực tiếp nhận và xử lý nguồn điện trước khi cung cấp cho các mạch khác.
Khu vực công suất:
Bo được trang bị các linh kiện công suất cùng bộ tản nhiệt bằng nhôm. Những linh kiện này cần được kiểm tra khi tủ có hiện tượng mất nguồn hoặc hoạt động bất thường.
Khu vực điều khiển:
PCB có chip xử lý cùng nhiều linh kiện điện tử nhỏ, đảm nhiệm việc xử lý tín hiệu và điều khiển hoạt động của hệ thống.
Hệ thống kết nối:
Nhiều đầu CN được bố trí xung quanh bo, tạo kết nối với các bộ phận khác của tủ lạnh.
Cấu tạo này cũng cho thấy đây là loại PCB cần được thao tác cẩn thận trong quá trình kiểm tra và thay thế.
Dấu hiệu bo mạch tủ lạnh Sharp có vấn đề
Khi tủ lạnh xuất hiện sự cố, bo mạch là một trong những bộ phận cần được kiểm tra. Một số hiện tượng có thể liên quan đến PCB gồm:
- Tủ lạnh không lên nguồn.
- Tủ hoạt động chập chờn.
- Máy nén không hoạt động.
- Quạt tủ lạnh không chạy.
- Chức năng làm lạnh hoạt động không bình thường.
- Hệ thống xả đá gặp sự cố.
- Bảng điều khiển không phản hồi.
- Tủ báo lỗi liên quan đến hệ thống điện tử.
- Cầu chì trên bo bị đứt.
- Linh kiện trên PCB bị cháy hoặc có dấu hiệu biến dạng.
- Khu vực nguồn có hiện tượng bất thường.
Tuy nhiên, những dấu hiệu này không thể dùng để khẳng định bo mạch đã hỏng. Các nguyên nhân như nguồn điện, cảm biến, dây kết nối, motor quạt, máy nén hoặc linh kiện bảo vệ cũng có thể gây hiện tượng tương tự.
Vì vậy, kỹ thuật viên nên kiểm tra tổng thể trước khi quyết định thay PCB.
Tại sao cần chọn đúng mã FPWB-C816CBKZ?
Bo mạch tủ lạnh Sharp có nhiều mã linh kiện và phiên bản khác nhau. Một số PCB có thể có kích thước hoặc bố trí linh kiện tương tự nhưng không nhất thiết có thể thay thế trực tiếp.
Với sản phẩm này, các thông tin cần đối chiếu gồm:
Model: SJ-FXP640VG-MR / SJ-FXP640VG-BK
Mã PCB: QPWBSA012CBZZ
Mã trên PCB: FPWB-C816CBKZ
Ngoài ra, cần kiểm tra hình dạng PCB, vị trí lỗ bắt vít, hệ thống tản nhiệt và toàn bộ giắc kết nối.
Đây là lý do khi mua bo mạch tủ lạnh Sharp chính hãng, khách hàng nên cung cấp hình ảnh bo cũ thay vì chỉ cung cấp tên model tủ.
Hướng dẫn kiểm tra trước khi thay bo
Trước khi đặt mua, bạn có thể kiểm tra theo các bước:
Bước 1: Xác định model trên tem tủ lạnh.
Kiểm tra xem model có thuộc SJ-FXP640VG-MR hoặc SJ-FXP640VG-BK hay không.
Bước 2: Kiểm tra mã PCB.
Tìm mã QPWBSA012CBZZ và FPWB-C816CBKZ trên bo.
Bước 3: So sánh hình ảnh.
Kiểm tra vị trí các tụ lớn, biến áp, cuộn cảm, tản nhiệt và các đầu giắc.
Bước 4: Kiểm tra dây kết nối.
Đảm bảo vị trí và số lượng giắc trên bo thay thế tương ứng với bo cũ.
Bước 5: Gửi ảnh cho đơn vị bán hàng.
Đây là bước hữu ích nếu model tủ có nhiều phiên bản PCB.
Thay bo mạch Sharp SJ-FXP640VG-MR / SJ-FXP640VG-BK
Bo mạch có các khu vực điện áp cao và tụ điện dung lượng lớn. Vì vậy, việc tháo lắp nên được thực hiện bởi kỹ thuật viên điện lạnh hoặc người có chuyên môn.
Quy trình cơ bản:
- Ngắt hoàn toàn nguồn điện tủ lạnh.
- Xác định model và mã PCB.
- Chụp lại vị trí các dây kết nối.
- Kiểm tra nguồn và linh kiện liên quan.
- Tháo các đầu giắc đúng kỹ thuật.
- Tháo bo cũ.
- Lắp bo mới đúng vị trí.
- Kết nối lại toàn bộ giắc.
- Kiểm tra kỹ trước khi cấp nguồn.
- Cho tủ hoạt động và kiểm tra các chức năng.
Không nên đấu nối dây theo phỏng đoán vì có thể gây chập hoặc làm hư hỏng bo mạch mới.
Mua bo mạch tủ lạnh Sharp chính hãng
Nếu bạn đang tìm bo mạch tủ lạnh Sharp SJ-FXP640VG-MR / SJ-FXP640VG-BK mã FPWB-C816CBKZ, hãy ưu tiên đối chiếu mã PCB trước khi đặt hàng.
Sản phẩm trong hình có mã nhận diện nổi bật QPWBSA012CBZZ và FPWB-C816CBKZ. Đây là những thông tin nên được sử dụng khi tìm kiếm sản phẩm và trao đổi với kỹ thuật viên.
Linhkienchinhhang247 cung cấp các nhóm bo mạch tủ lạnh Sharp, linh kiện điện lạnh và linh kiện thay thế phục vụ sửa chữa. Khách hàng có thể gửi ảnh tem model tủ cùng ảnh bo cũ để được kiểm tra trước khi mua.
Liên hệ đặt hàng
Hotline/Zalo: 0931579929
Website: https://linhkienchinhhang247.com/
Giao hàng toàn quốc – Kiểm tra hàng trước khi thanh toán
Phân phối giá sỉ tốt nhất – Nhận hợp tác đại lý toàn quốc
