Rê chuột lên hình để phóng to
Bảng mạch điều khiển dàn lạnh Mitsubishi MSY-JW35VF-VN1 mã E2228W452 là linh kiện điện tử quan trọng trong hệ thống điều hòa Mitsubishi Electric. Đây là CONTROL P.C. BOARD, đảm nhiệm việc xử lý tín hiệu và điều khiển nhiều chức năng của dàn lạnh.
Sản phẩm có tem Mitsubishi Electric, ghi rõ CONTROL P.C. BOARD, PART NO. E22 28W 452 và model MSY-JW35VF-VN1. Trên PCB còn có mã VM00B665. Đây là những thông tin quan trọng cần đối chiếu khi tìm linh kiện thay thế.
Linhkienchinhhang247 hiện niêm yết sản phẩm với tình trạng mới 100%, còn hàng, bảo hành theo quy định và cam kết đúng mã.
Thông số bảng mạch Mitsubishi E2228W452
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Tên sản phẩm | Bảng mạch điều khiển dàn lạnh |
| Part Name | CONTROL P.C. BOARD |
| Model sử dụng | MSY-JW35VF-VN1 |
| Mã linh kiện | E2228W452 / E22 28W 452 |
| Mã PCB trên bo | VM00B665 |
| Vị trí sử dụng | Dàn lạnh điều hòa |
| Chức năng | Điều khiển và xử lý tín hiệu dàn lạnh |
| Xuất xứ trên tem hộp | Made in Thailand |
| Tình trạng | Mới 100% |
| Kho hàng | Còn hàng |
| Bảo hành | Theo chính sách hãng |
| Ứng dụng | Thay thế bo điều khiển dàn lạnh Mitsubishi |

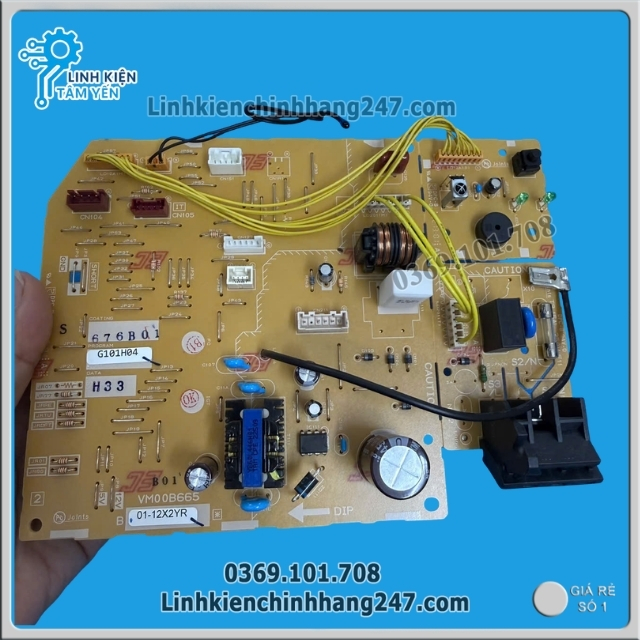

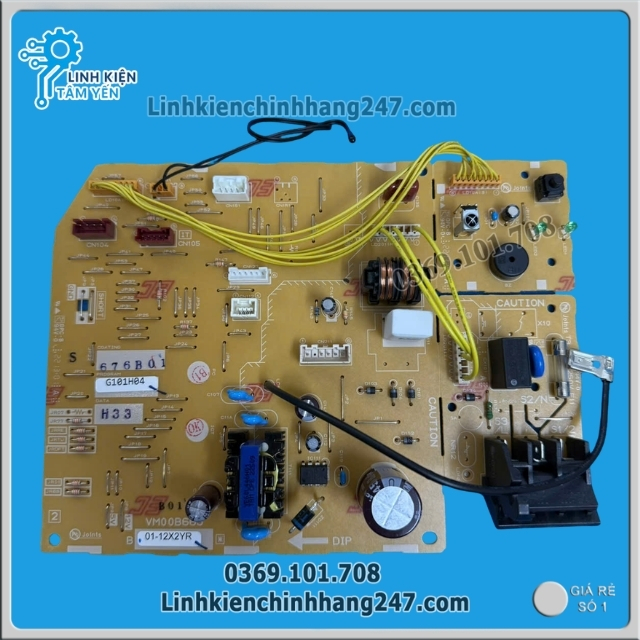

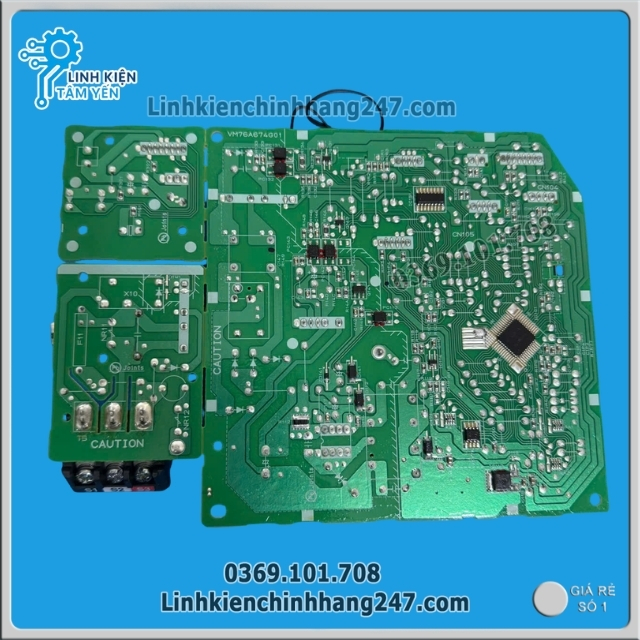

Hình ảnh thực tế bảng mạch Mitsubishi MSY-JW35VF-VN1
Qua hình ảnh thực tế, bo mạch có nhiều đầu giắc kết nối, linh kiện nguồn, tụ điện, cuộn cảm, rơ-le, mạch xử lý và khu vực tản nhiệt. PCB được đặt trong hộp bảo vệ màu nâu theo bộ linh kiện.

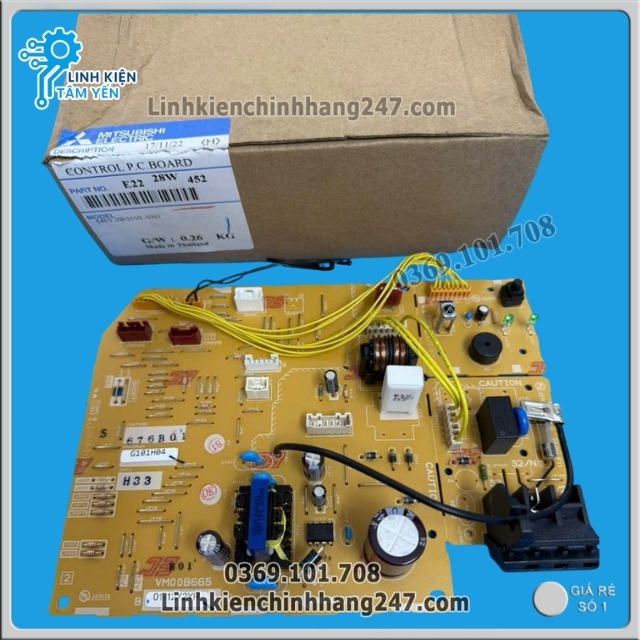

Tem trên hộp thể hiện:
- MITSUBISHI ELECTRIC
- CONTROL P.C. BOARD
- PART NO. E22 28W 452
- MODEL: MSY-JW35VF-VN1
- G.W.: 0.26 KG
- Made in Thailand
Trên mặt PCB có thể nhận diện thêm mã VM00B665 cùng các tem kiểm tra như G101H04, H33 và 01-12X2YR.
Bo mạch E2228W452 có vai trò gì?
Bo điều khiển dàn lạnh là một trong những bộ phận điện tử trung tâm của điều hòa. Mạch tiếp nhận tín hiệu từ các bộ phận liên quan, xử lý theo chương trình điều khiển và gửi tín hiệu đến những cơ cấu tương ứng.
Đối với hệ thống điều hòa Mitsubishi, bảng mạch có thể liên quan đến:
- Tiếp nhận tín hiệu từ remote.
- Xử lý lệnh bật/tắt máy.
- Điều khiển các chế độ vận hành.
- Điều khiển hoạt động của quạt dàn lạnh.
- Tiếp nhận tín hiệu từ cảm biến.
- Giao tiếp giữa các bộ phận điện tử.
- Thực hiện các chức năng bảo vệ và kiểm soát hoạt động của hệ thống.
Vì vậy, khi PCB gặp sự cố, điều hòa có thể xuất hiện nhiều hiện tượng bất thường.
Tuy nhiên, không phải mọi lỗi của điều hòa đều xuất phát từ bo mạch. Nguồn điện, cảm biến, motor quạt, dây kết nối hoặc các linh kiện khác cũng có thể gây ra biểu hiện tương tự. Kỹ thuật viên nên kiểm tra tổng thể trước khi quyết định thay PCB.
Dấu hiệu cần kiểm tra bo điều khiển dàn lạnh
Một số hiện tượng thường khiến kỹ thuật viên kiểm tra đến bo mạch gồm:
Điều hòa không nhận tín hiệu
Remote vẫn phát tín hiệu nhưng dàn lạnh không phản hồi hoặc phản hồi không ổn định. Sau khi kiểm tra remote, mắt nhận và nguồn cấp, kỹ thuật viên có thể kiểm tra đến mạch điều khiển.
Dàn lạnh không hoạt động
Máy đã được cấp nguồn nhưng không thực hiện lệnh vận hành. Đây có thể là vấn đề liên quan đến PCB hoặc một bộ phận khác trong hệ thống.
Quạt dàn lạnh hoạt động bất thường
Quạt không chạy, chạy không ổn định hoặc không phản hồi đúng theo chế độ cài đặt có thể liên quan đến mạch điều khiển, motor hoặc hệ thống dây kết nối.
Máy hoạt động chập chờn
Điều hòa lúc hoạt động bình thường, lúc không hoạt động hoặc tự ngắt có nhiều nguyên nhân. PCB là một trong những bộ phận cần được kiểm tra nếu các phần khác không phát hiện bất thường.
PCB có dấu hiệu hư hỏng
Các dấu hiệu như cháy linh kiện, cháy đường mạch, oxy hóa hoặc hư hỏng linh kiện công suất cần được kiểm tra kỹ trước khi sửa chữa hoặc thay thế.
Vì sao cần chọn đúng mã E2228W452?
Đây là yếu tố đặc biệt quan trọng khi mua bo mạch điều hòa Mitsubishi.
Các PCB có thể có hình dáng tương tự nhưng không đồng nghĩa có thể thay thế cho nhau. Sự khác biệt có thể nằm ở:
- Model điều hòa.
- Phiên bản máy.
- Mã PCB.
- Sơ đồ mạch.
- Chương trình điều khiển.
- Số lượng chân kết nối.
- Vị trí giắc cắm.
- Cấu hình linh kiện.
Với sản phẩm này, nên đối chiếu ít nhất MSY-JW35VF-VN1 + E2228W452 + VM00B665.
Linhkien247 cũng khuyến nghị khách hàng kiểm tra model, mã linh kiện, hình dạng PCB và hệ thống giắc kết nối trước khi đặt hàng.
Hướng dẫn kiểm tra trước khi mua
1. Kiểm tra model dàn lạnh
Tìm tem thông số trên dàn lạnh và xác nhận chính xác:
MSY-JW35VF-VN1
Không nên bỏ qua các ký tự ở cuối model.
2. Kiểm tra mã bo
Đối chiếu mã:
E2228W452
Trên tem hộp của sản phẩm có thể được thể hiện với khoảng cách là E22 28W 452.
3. Kiểm tra mã PCB
Hình ảnh sản phẩm cho thấy trên bo có mã:
VM00B665
Đây là thông tin hữu ích khi đối chiếu với PCB đang sử dụng.
4. So sánh đầu nối
Kiểm tra vị trí, hình dạng và số lượng giắc cắm trên bo cũ với bo cần mua.
5. Gửi hình ảnh khi chưa chắc chắn
Nếu không xác định được chính xác mã, khách hàng nên gửi ảnh tem dàn lạnh + mặt trước PCB + mặt sau PCB để được kiểm tra trước khi đặt.
Lắp đặt bảng mạch Mitsubishi E2228W452
Bo mạch điều hòa liên quan trực tiếp đến nguồn điện và các linh kiện điện tử. Vì vậy, việc tháo lắp nên được thực hiện bởi kỹ thuật viên có chuyên môn.
Trước khi thay bo cần:
- Ngắt hoàn toàn nguồn điện.
- Kiểm tra tình trạng nguồn cấp.
- Chụp hoặc đánh dấu vị trí các giắc cắm trước khi tháo.
- Kiểm tra dây dẫn và đầu nối.
- Kiểm tra nguyên nhân khiến PCB cũ hỏng.
- Lắp đúng vị trí từng đầu kết nối.
- Kiểm tra hoạt động sau khi hoàn tất.
Không nên thay PCB mới ngay khi chưa xác định nguyên nhân, bởi một linh kiện khác bị lỗi có thể tiếp tục gây ảnh hưởng đến bo mới.
Bảng mạch Mitsubishi MSY-JW35VF-VN1 mới 100%
Sản phẩm Bảng mạch điều khiển dàn lạnh Mitsubishi MSY-JW35VF-VN1 mã E2228W452 được Linhkienchinhhang247 cung cấp theo đúng mã linh kiện thể hiện trên sản phẩm.
Website hiện hiển thị giá tham khảo 980.000đ, tình trạng mới 100%, kho còn hàng và bảo hành theo quy định. Giá bán có thể thay đổi theo từng thời điểm nên khách hàng nên kiểm tra lại trước khi đặt hàng.
Ngoài mã E2228W452, Linhkienchinhhang247 còn có nhiều dòng bo mạch dàn lạnh Mitsubishi, bo dàn nóng, bo nguồn, motor quạt và linh kiện điều hòa Mitsubishi khác. Trang tổng hợp linh kiện Mitsubishi của Linhkienchinhhang247 hiện có nhiều mã PCB khác nhau, được phân loại theo model và loại linh kiện.
Mua bo mạch điều hòa Mitsubishi ở đâu?
Khi tìm mua bo điều hòa Mitsubishi, người dùng nên ưu tiên sản phẩm có thông tin mã rõ ràng để dễ đối chiếu.
Với MSY-JW35VF-VN1, các thông tin nhận diện quan trọng là:
Model: MSY-JW35VF-VN1
Part No: E2228W452 / E22 28W 452
PCB: VM00B665
Part Name: CONTROL P.C. BOARD
Nếu các thông tin trên trùng với PCB cần thay thế, khách hàng có thể liên hệ Linhkien247 để được hỗ trợ kiểm tra trước khi đặt hàng.
Kết luận
Bảng mạch điều khiển dàn lạnh Mitsubishi MSY-JW35VF-VN1 mã E2228W452 là linh kiện thay thế quan trọng cho hệ thống điều khiển dàn lạnh. Sản phẩm được nhận diện bằng E2228W452, mã PCB VM00B665 và model MSY-JW35VF-VN1.
Để hạn chế mua nhầm, hãy kiểm tra đồng thời model máy, mã PCB, mã linh kiện và vị trí giắc cắm. Khi chưa chắc chắn, nên gửi hình ảnh bo cũ để được đối chiếu trước khi đặt hàng.
