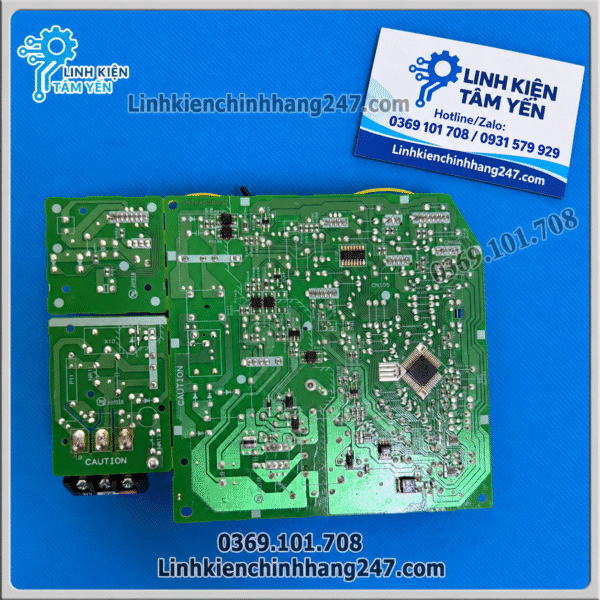

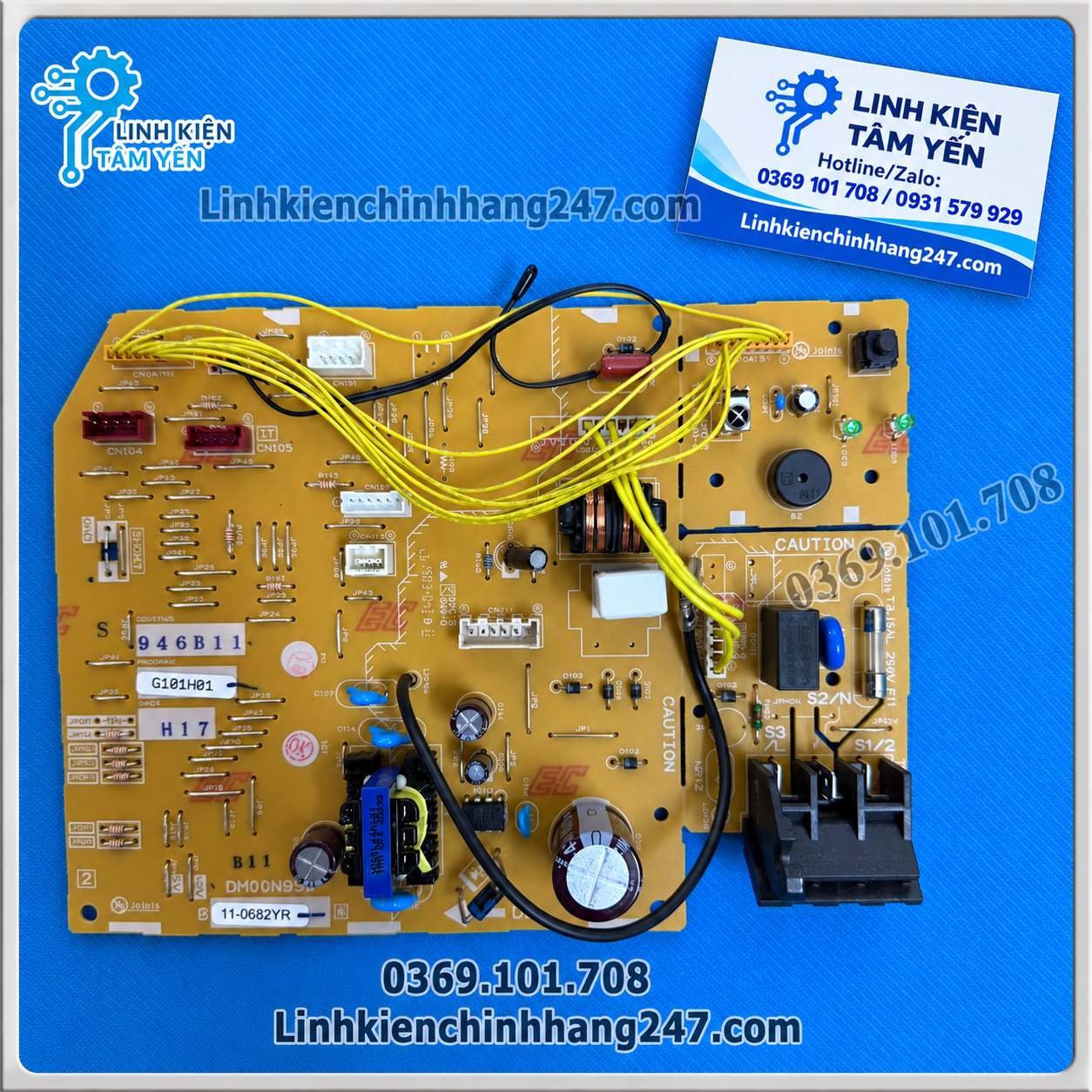

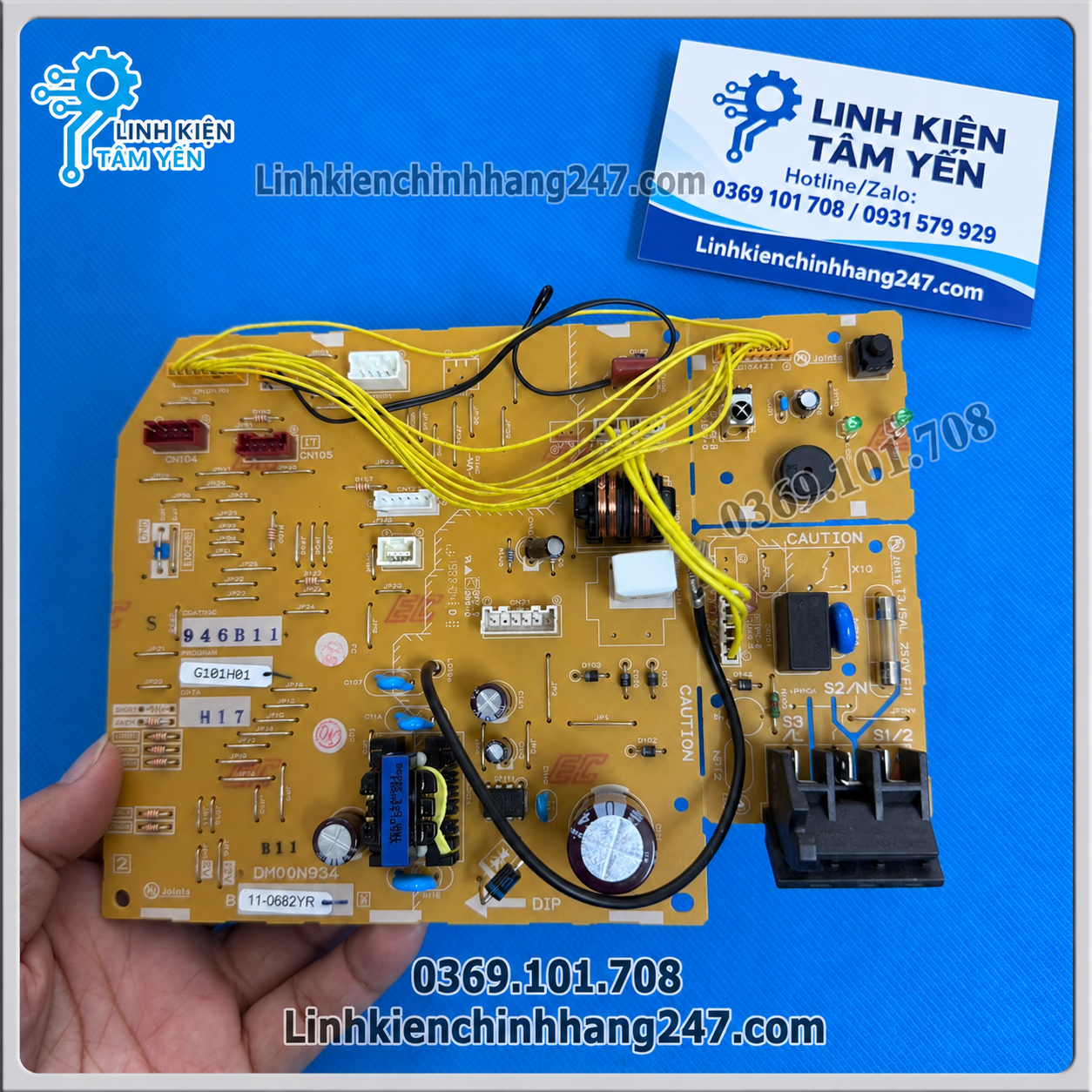

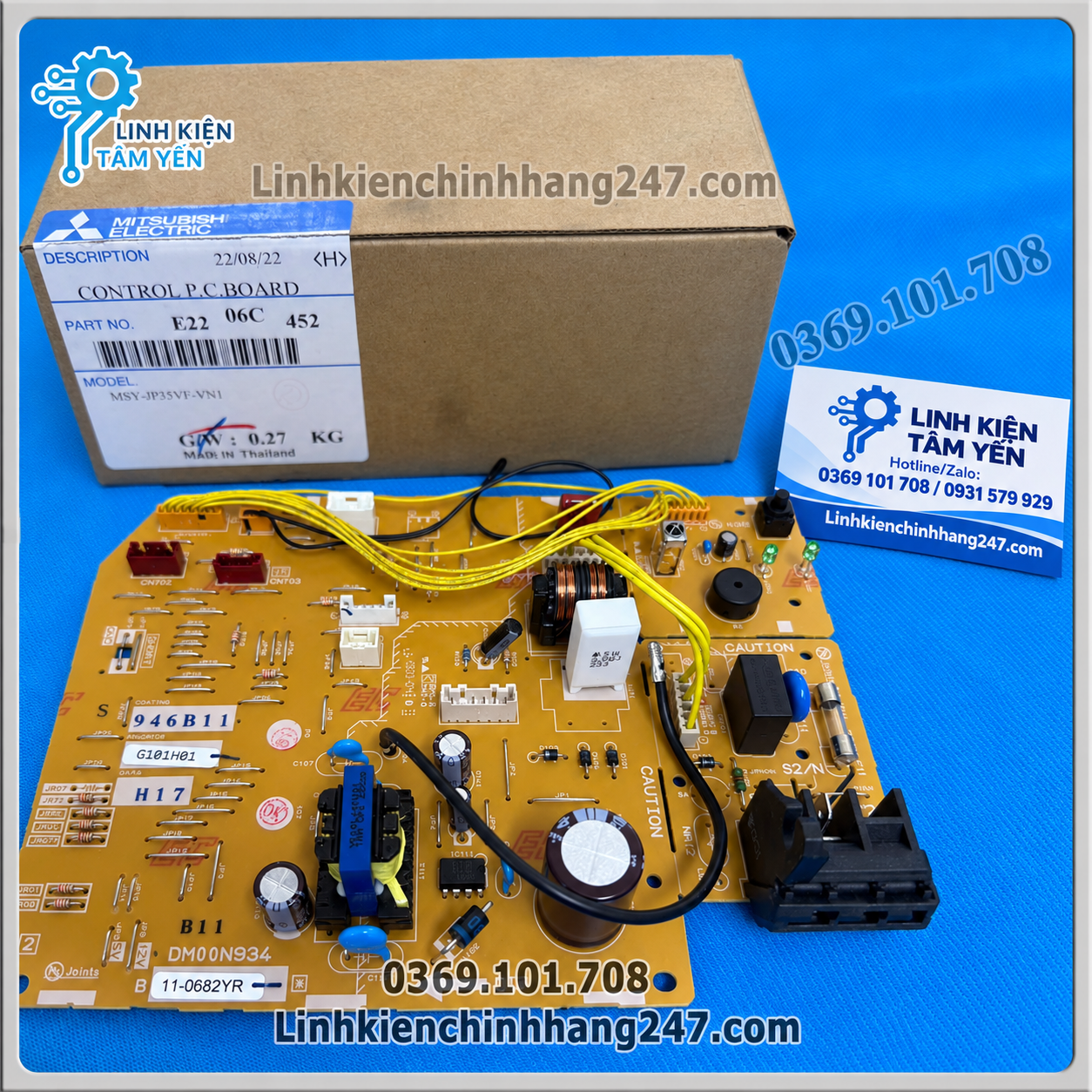

Bo mạch điều khiển dàn lạnh điều hòa Mitsubishi Electric MSY-JP25VF mã E225U6452 là linh kiện điện tử được giới thiệu để phục vụ nhu cầu sửa chữa, thay thế bảng mạch điều khiển của máy lạnh Mitsubishi Electric Inverter.
Bo mạch dàn lạnh đảm nhiệm chức năng xử lý tín hiệu, phối hợp điều khiển motor quạt, hệ thống cảm biến và các bộ phận liên quan, giúp thiết bị vận hành theo chế độ được người dùng lựa chọn.
Dòng điều hòa Mitsubishi Electric MSY-JP25VF có công suất làm lạnh danh định 2,6 kW, tương đương khoảng 9.000 BTU/h, sử dụng công nghệ Inverter và môi chất lạnh R32. Đây là dòng điều hòa treo tường một chiều, được thiết kế cho nhu cầu làm mát không gian gia đình, phòng ngủ và văn phòng nhỏ.
Trong quá trình sử dụng, hệ thống điều khiển điện tử có thể phát sinh sự cố khiến máy không nhận remote, quạt hoạt động bất thường, đèn báo lỗi nhấp nháy hoặc điều hòa không thực hiện đúng chương trình vận hành.
Khách hàng đang tìm mua Bảng bo mạch dàn lạnh Mitsubishi Electric MSY-JP25VF mã E225U6452 có thể liên hệ Linh Kiện Chính Hãng 247 để được hỗ trợ kiểm tra thông tin phụ tùng, đối chiếu hình ảnh bo mạch và lựa chọn linh kiện phù hợp.
1. Thông Số Kỹ Thuật Bo Mạch Mitsubishi MSY-JP25VF
| Thông tin | Chi tiết |
|---|---|
| Tên sản phẩm | Bo mạch điều khiển dàn lạnh điều hòa Mitsubishi |
| Thương hiệu máy | Mitsubishi Electric |
| Mã bo cần đối chiếu | E225U6452 |
| Model dàn lạnh | MSY-JP25VF |
| Model dàn nóng tương ứng | MUY-JP25VF |
| Dòng điều hòa | Inverter một chiều |
| Công suất làm lạnh của máy | 2,6 kW – khoảng 9.000 BTU/h |
| Môi chất lạnh của máy | R32 |
| Loại linh kiện | Bo mạch điều khiển điện tử |
| Vị trí lắp đặt | Dàn lạnh |
| Chức năng | Xử lý và phối hợp điều khiển hoạt động dàn lạnh |
| Tình trạng hàng | Mới 100% |
| Đơn vị cung cấp | Linh Kiện Chính Hãng 247 |
Lưu ý: Thông số công suất và môi chất lạnh là thông tin của máy điều hòa MSY-JP25VF, không phải thông số điện riêng của bảng mạch. Mã E225U6452 cần được đối chiếu với bo cũ hoặc tài liệu phụ tùng tương ứng trước khi xác nhận thay thế.
2. Vai Trò Của Bo Mạch Điều Khiển Trong Dàn Lạnh Mitsubishi Electric
Ở dòng máy Mitsubishi Electric MSY-JP25VF, hệ thống dàn lạnh sử dụng bo mạch điều khiển chính và bo hiển thị, tiếp nhận tín hiệu.
Mỗi bảng mạch có nhiệm vụ riêng, phối hợp để thiết bị vận hành đúng chương trình.
Xử lý các lệnh vận hành
Khi người dùng bật điều hòa hoặc thay đổi nhiệt độ trên remote, hệ thống tiếp nhận tín hiệu và chuyển thông tin về bộ điều khiển.
Bo mạch chính xử lý lệnh để phối hợp hoạt động giữa các bộ phận của máy lạnh.
Điều khiển motor quạt dàn lạnh
Motor quạt tạo luồng không khí qua dàn trao đổi nhiệt và phân phối gió vào phòng.
Bo mạch phối hợp điều khiển tốc độ quạt theo chương trình vận hành.
Nếu hệ thống điều khiển quạt gặp lỗi, máy có thể xuất hiện tình trạng quạt không chạy, chạy không ổn định hoặc không thay đổi tốc độ theo lệnh.
Xử lý thông tin từ cảm biến nhiệt độ
Dàn lạnh sử dụng cảm biến nhiệt độ phòng và cảm biến đường ống để giám sát trạng thái hoạt động.
Tín hiệu cảm biến được đưa về bộ điều khiển, giúp hệ thống phối hợp hoạt động làm lạnh theo thiết kế.
Điều khiển hệ thống đảo gió
Bo mạch phối hợp với motor đảo gió để thực hiện các chế độ điều chỉnh hướng thổi.
Khi bộ phận điều khiển hoặc motor đảo gió gặp sự cố, cánh đảo có thể không hoạt động đúng chương trình.
Giao tiếp với dàn nóng
Trong hệ thống Mitsubishi Electric Inverter, dàn lạnh và dàn nóng cần phối hợp tín hiệu để thực hiện quá trình làm lạnh.
Bo điều khiển dàn lạnh tham gia hệ thống giao tiếp điện tử, giúp các bộ phận hoạt động đồng bộ theo điều kiện vận hành.
3. Điều Hòa Mitsubishi MSY-JP25VF Không Nhận Remote: Nên Kiểm Tra Gì?
Khi điều hòa không phản hồi với điều khiển từ xa, nhiều người thường cho rằng bo mạch chính đã hỏng.
Tuy nhiên, trên dòng MSY-JP25VF, bo điều khiển chính và bo hiển thị/nhận tín hiệu là những bộ phận riêng.
Vì vậy, cần kiểm tra theo trình tự phù hợp.
Kiểm tra remote: Xác nhận pin còn hoạt động, các nút bấm bình thường và remote phát được tín hiệu.
Kiểm tra bộ phận nhận tín hiệu: Nếu remote hoạt động tốt nhưng máy không phản hồi, cần kiểm tra mắt nhận tín hiệu và bảng mạch liên quan.
Kiểm tra dây kết nối: Những đầu nối bị lỏng hoặc oxy hóa có thể làm gián đoạn việc truyền tín hiệu.
Kiểm tra bo điều khiển chính: Nếu tín hiệu được tiếp nhận nhưng hệ thống không thực hiện lệnh, kỹ thuật viên cần tiếp tục kiểm tra mạch điều khiển và các điều kiện vận hành.
Không nên thay ngay bo mạch chính chỉ vì điều hòa không nhận remote. Việc phân biệt đúng bộ phận hư hỏng giúp tránh phát sinh chi phí sửa chữa không cần thiết.
4. Những Biểu Hiện Có Thể Liên Quan Đến Bo Mạch Dàn Lạnh
Máy không khởi động
Điều hòa không phản hồi hoặc không thực hiện lệnh bật máy.
Nguyên nhân có thể nằm ở nguồn điện, đường truyền tín hiệu, bo điều khiển hoặc các bộ phận liên quan.
Quạt dàn lạnh hoạt động bất thường
Quạt có thể không quay khi được yêu cầu, chạy chập chờn hoặc không thay đổi tốc độ theo chế độ cài đặt.
Ngoài bảng mạch, cần kiểm tra motor quạt và dây kết nối.
Đèn báo trên dàn lạnh nhấp nháy
Đèn hoạt động nhấp nháy bất thường có thể là tín hiệu cảnh báo của hệ thống.
Kỹ thuật viên cần tra cứu thông tin chẩn đoán phù hợp với model để xác định nguyên nhân.
Máy chạy nhưng không làm lạnh đúng yêu cầu
Tình trạng này có thể liên quan đến hệ thống điều khiển, cảm biến, dàn nóng hoặc chu trình làm lạnh.
Không nên kết luận hỏng bo mạch nếu chưa kiểm tra tổng thể.
Cánh đảo gió không hoạt động
Nguyên nhân có thể do motor đảo gió, cơ cấu truyền động, giắc kết nối hoặc mạch điều khiển.
Bo mạch có dấu hiệu hư hỏng
Một số hư hỏng có thể quan sát bằng mắt như linh kiện cháy đen, đường mạch bị oxy hóa hoặc đầu nối biến dạng do nhiệt.
Tuy nhiên, nhiều lỗi điện tử không thể xác định chỉ bằng quan sát và cần thiết bị đo chuyên dụng.
5. Vì Sao Bo Mạch Điều Hòa Mitsubishi Electric Có Thể Bị Hỏng?
Sự cố điện áp
Nguồn điện bất thường, quá áp hoặc chập điện có thể ảnh hưởng đến các linh kiện điện tử.
Nước và hơi ẩm
Nước rò rỉ hoặc tiếp xúc với hộp điện có thể gây oxy hóa, chập mạch và ảnh hưởng đến khả năng vận hành.
Côn trùng xâm nhập
Kiến, gián và côn trùng nhỏ có thể gây ra các điểm chập điện bên trong khu vực bảng mạch.
Linh kiện xuống cấp
Sau thời gian dài vận hành, một số linh kiện điện tử có thể suy giảm chất lượng do nhiệt độ, độ ẩm và điều kiện sử dụng.
Hư hỏng từ bộ phận liên quan
Một số sự cố tại motor, dây dẫn hoặc linh kiện ngoại vi có thể gây ảnh hưởng đến mạch điều khiển.
Sửa chữa không đúng kỹ thuật
Đấu sai giắc, sử dụng linh kiện không tương thích hoặc kiểm tra điện không đúng quy trình có thể làm hư hỏng bảng mạch.
6. Cách Chọn Đúng Bo Mạch Mitsubishi Electric E225U6452
Việc lựa chọn bo mạch thay thế cần căn cứ vào mã linh kiện thực tế và thông tin kỹ thuật của máy.
Bước 1: Xác định model dàn lạnh
Kiểm tra tem thông số để xác nhận đầy đủ model MSY-JP25VF.
Bước 2: Kiểm tra mã bo mạch
Đối chiếu ký hiệu E225U6452 trên bo cũ hoặc tài liệu phụ tùng tương ứng.
Bước 3: Phân biệt đúng loại bảng mạch
Xác định linh kiện cần thay là bo điều khiển chính hay bo hiển thị, nhận tín hiệu.
Bước 4: So sánh hình dạng thực tế
Kiểm tra vị trí giắc cắm, số chân kết nối, các ký hiệu kỹ thuật và cách bố trí linh kiện.
Bước 5: Chụp ảnh bo cũ
Nên chụp mặt trước, mặt sau, tem mã và những vị trí có đầu nối điện.
Bước 6: Liên hệ đơn vị cung cấp
Gửi hình ảnh và model điều hòa cho Linh Kiện Chính Hãng 247 để được hỗ trợ đối chiếu trước khi đặt mua.
Lưu ý: Không nên tự ý sử dụng bảng mạch của MSY-JP35VF hoặc model khác chỉ vì hình dáng gần giống. Các bo có thể khác về chương trình điều khiển hoặc cấu hình điện tử.
7. Thay Bo Mạch Dàn Lạnh Mitsubishi MSY-JP25VF Cần Lưu Ý Gì?
Bo mạch điện tử là linh kiện nhạy cảm, có các đầu nối và mạch điều khiển liên quan đến nhiều bộ phận khác của điều hòa.
Kỹ thuật viên cần lưu ý:
- Ngắt hoàn toàn nguồn cấp điện trước khi tháo lắp.
- Chờ và thực hiện kiểm tra an toàn điện theo hướng dẫn kỹ thuật.
- Kiểm tra nguyên nhân gây hư hỏng bo cũ.
- Đối chiếu đúng mã phụ tùng.
- Kiểm tra các giắc cắm và dây tín hiệu.
- Tránh làm cong bảng mạch hoặc tác động mạnh vào linh kiện.
- Lắp đặt đúng vị trí cố định.
- Chạy thử và kiểm tra các chức năng sau khi thay.
Đặc biệt, nếu bo cũ bị hư hỏng do chập tại một bộ phận khác, cần xử lý nguyên nhân trước khi lắp bo thay thế.
Việc thay bo mới mà không kiểm tra những bộ phận liên quan có thể khiến sự cố tiếp tục tái diễn.
8. Mua Bo Mạch Dàn Lạnh Mitsubishi Electric MSY-JP25VF Ở Đâu?
Khách hàng đang tìm mua bo mạch điều khiển dàn lạnh Mitsubishi Electric MSY-JP25VF mã E225U6452 có thể liên hệ Linh Kiện Chính Hãng 247 để được hỗ trợ.
Cửa hàng chuyên cung cấp các dòng linh kiện điện lạnh, bo điều khiển điều hòa, motor quạt và phụ kiện thay thế cho nhiều thương hiệu thiết bị.
Khách hàng có thể liên hệ để được:
- Tra cứu linh kiện theo model điều hòa.
- Đối chiếu mã bo mạch.
- Kiểm tra hình ảnh bảng mạch thực tế.
- Tư vấn lựa chọn linh kiện phù hợp.
- Xác nhận tình trạng sản phẩm trước khi đặt mua.
- Hỗ trợ khách hàng cá nhân và thợ sửa chữa điện lạnh.
Khách hàng có thể tham khảo thêm các loại bo mạch điều hòa Mitsubishi tại website Linh Kiện Chính Hãng 247.
9. Câu Hỏi Thường Gặp Về Bo Mạch Mitsubishi MSY-JP25VF
Bo mạch Mitsubishi E225U6452 dùng cho điều hòa nào?
Sản phẩm được giới thiệu cho dàn lạnh Mitsubishi Electric MSY-JP25VF. Cần đối chiếu mã bo cũ và tài liệu phụ tùng trước khi xác nhận khả năng tương thích.
MSY-JP25VF là điều hòa Mitsubishi Electric hay Mitsubishi Heavy?
MSY-JP25VF thuộc thương hiệu Mitsubishi Electric. Đây là thương hiệu khác với Mitsubishi Heavy Industries nên không được nhầm lẫn khi tìm mua linh kiện.
Bo điều khiển chính và bo nhận tín hiệu có giống nhau không?
Không. Trên dòng MSY-JP, hệ thống dàn lạnh có bo điều khiển chính và bo hiển thị/nhận tín hiệu riêng, đảm nhiệm các chức năng khác nhau.
Điều hòa không nhận remote có phải thay bo chính không?
Không nhất thiết. Cần kiểm tra remote, bộ nhận tín hiệu, dây kết nối và những bộ phận liên quan trước khi kết luận.
Bo mạch MSY-JP25VF có dùng cho MSY-JP35VF được không?
Không nên mặc định. Hai model có thể sử dụng bảng mạch hoặc chương trình điều khiển khác nhau. Cần xác nhận mã phụ tùng theo tài liệu kỹ thuật.
Bo mạch Mitsubishi Electric có sửa chữa được không?
Tùy tình trạng hư hỏng. Một số lỗi linh kiện có thể sửa chữa khi được kỹ thuật viên chuyên môn kiểm tra. Nếu hư hỏng nghiêm trọng hoặc không bảo đảm độ tin cậy, nên cân nhắc thay thế.
Làm sao để mua đúng bo mạch E225U6452?
Khách hàng nên gửi ảnh bo mạch cũ, mã linh kiện và model dàn lạnh để được hỗ trợ đối chiếu chính xác trước khi đặt mua.
