Bo Mạch Biến Tần Điều Hòa Daikin RZUR250PY1 Mã 4020687 Chính Hãng Mới 100%

Bo mạch biến tần điều hòa Daikin RZUR250PY1 mã 4020687

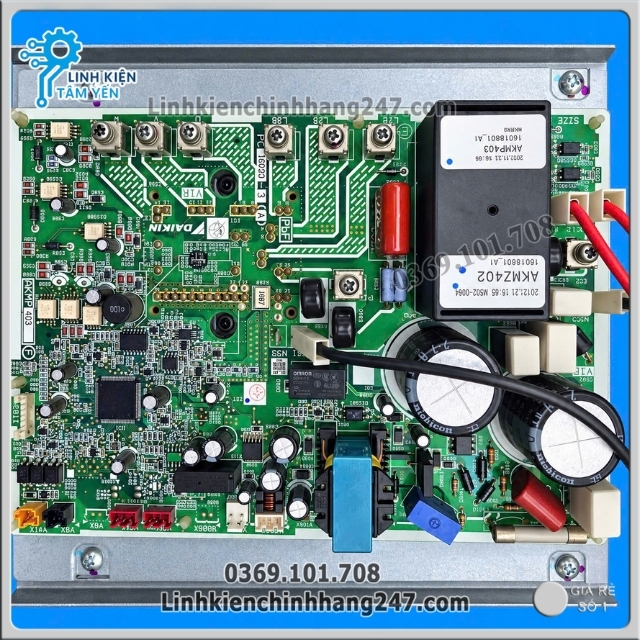

Bo mạch biến tần điều hòa Daikin RZUR250PY1 mã 4020687 là linh kiện điện tử công suất dành cho hệ thống điều hòa Daikin sử dụng dàn nóng RZUR250PY1. Qua hình ảnh thực tế, bo có cụm linh kiện công suất lớn, tụ điện Nichicon, module biến tần và nhiều đầu kết nối chuyên dụng; trên PCB thể hiện các ký hiệu AKMZ402, AKMP403 và 3PCB5081-41.

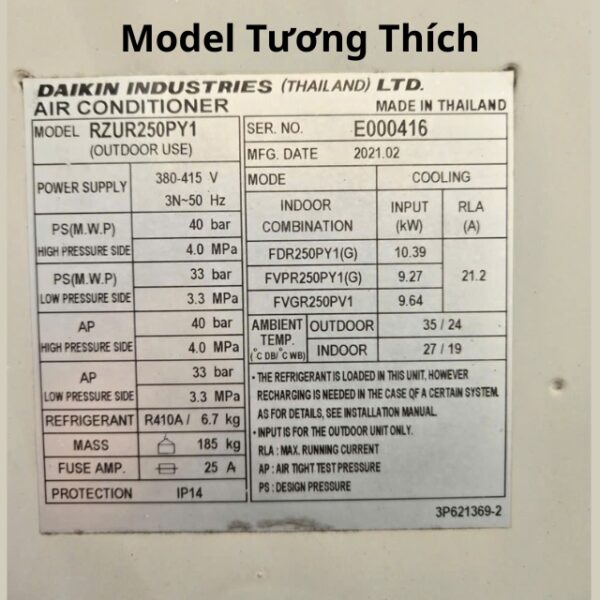

Thông tin trên tem dàn nóng trong hình cho thấy thiết bị là Daikin RZUR250PY1, sản xuất tại Thái Lan, thời điểm sản xuất 02/2021, sử dụng nguồn 380–415V, 3N~, 50Hz, môi chất R410A.

Về thông số của model, thư viện kỹ thuật Daikin xác nhận dòng RZUR250QY1 là điều hòa inverter R410A, nguồn 3 pha 380–415V/50Hz và có công suất lạnh danh định 28,9 kW.

Lưu ý về mã linh kiện: Mã 4020687 được cung cấp theo sản phẩm; tài liệu kỹ thuật/hồ sơ vật tư tìm được cũng ghi 4020687 cho RZUR250PY1 và mô tả là bo chỉnh lưu 3PC85081-41. Trong khi PCB trên ảnh thực tế thể hiện 3PCB5081-41. Vì cách ghi mã giữa tài liệu và PCB có khác biệt, khách hàng nên đối chiếu model RZUR250PY1 + mã 4020687 + hình dạng bo + tem PCB trước khi đặt hàng.

Thông số kỹ thuật bo mạch Daikin RZUR250PY1

Thông số model RZUR250PY1 trên tài liệu Daikin cũng cho thấy nguồn điện nằm trong dải 380–415V, 3 pha, 50Hz; công suất lạnh danh định của model tương ứng là 28,9 kW.

Vai trò của bo biến tần Daikin RZUR250PY1

Trong hệ thống điều hòa inverter công suất lớn, bo biến tần là một trong những cụm điện tử quan trọng. Mạch thực hiện quá trình xử lý và điều khiển nguồn điện cấp tới máy nén inverter theo yêu cầu vận hành của hệ thống.

Trên bo trong hình có thể nhận thấy nhiều linh kiện công suất như:

• Tụ điện điện áp cao dung lượng lớn.
• Cụm module công suất.
• Cuộn cảm và linh kiện lọc nhiễu.
• Rơ-le và linh kiện đóng cắt.
• Cầu chì bảo vệ.
• Nhiều đầu giắc tín hiệu và nguồn.
• Bộ điều khiển điện tử và vi mạch.
• Khối tản nhiệt bằng kim loại.

Các linh kiện này phối hợp với nhau trong hệ thống điện của dàn nóng, giúp quá trình điều khiển máy nén và các mạch liên quan được thực hiện theo thiết kế của thiết bị.

Daikin mô tả dòng RZUR-QY1 là inverter packaged air conditioner, sử dụng máy nén scroll kín và quạt dàn nóng kiểu propeller direct drive.

Đặc điểm thực tế của bo 4020687

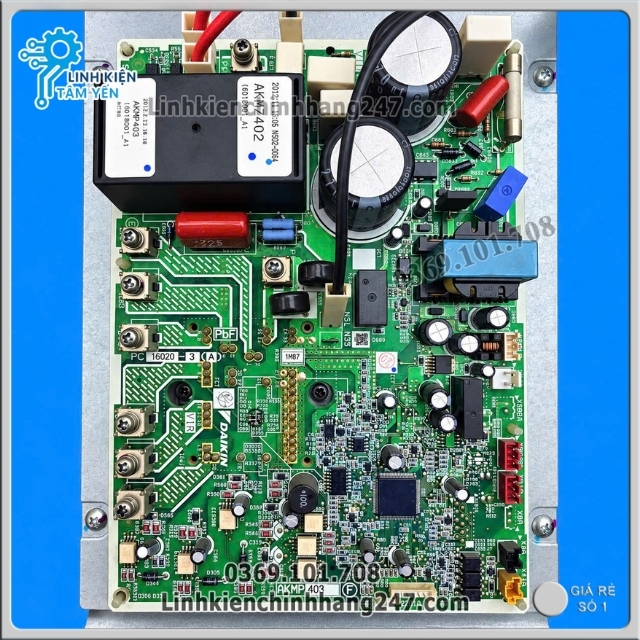

Hình ảnh sản phẩm cho thấy bo được lắp trên một bộ khung kim loại và có kích thước lớn, phù hợp với hệ thống dàn nóng công suất cao.

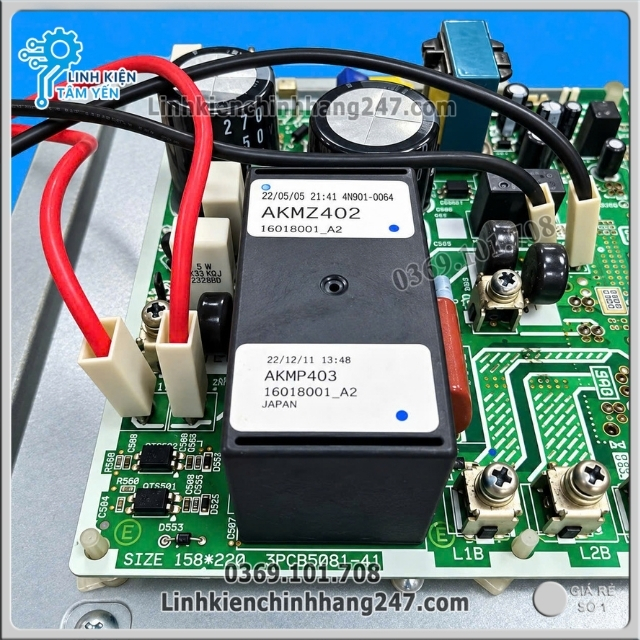

Đặc biệt, cụm module màu đen trên bo có tem:

AKMZ402
16018001_A2

và:

AKMP403
16018001_A2

Đây là những ký hiệu rất hữu ích khi kỹ thuật viên đối chiếu linh kiện.

Trên PCB còn có dòng:

SIZE 158×220
3PCB5081-41

Những thông tin này giúp việc xác định đúng bo thuận tiện hơn so với chỉ dựa vào tên model điều hòa.

Một số nguồn linh kiện cũng ghi nhận mã 4020687 thuộc nhóm INVERTER ASSY / Service Part của Daikin. Dữ liệu thương mại quốc tế còn ghi nhận bo mạch điều khiển P/N 4020687 được xuất từ Thái Lan sang Việt Nam với mô tả “Inverter Assy” cho phụ tùng điều hòa Daikin.

Dấu hiệu dàn nóng có thể cần kiểm tra bo biến tần

Khi hệ thống điều hòa gặp sự cố, không nên mặc định ngay rằng bo biến tần bị hỏng. Tuy nhiên, một số biểu hiện có thể khiến kỹ thuật viên cần kiểm tra cụm mạch công suất gồm:

• Dàn nóng không hoạt động.
• Máy nén không khởi động.
• Điều hòa báo lỗi liên quan đến inverter.
• Hệ thống hoạt động không ổn định.
• Dàn nóng ngắt bảo vệ bất thường.
• Bo có linh kiện cháy, nổ hoặc biến dạng.
• Cầu chì trên mạch bị đứt.
• Có dấu hiệu cháy sém tại khu vực công suất.
• Nguồn DC sau khối chỉnh lưu không đạt yêu cầu.
• Máy nén và bo điều khiển có dấu hiệu không giao tiếp đúng.

Daikin có hệ thống tra cứu mã lỗi chính thức để hỗ trợ xác định trạng thái và nguyên nhân sự cố của điều hòa. Khi sửa chữa, nên kiểm tra mã lỗi cùng các thông số điện trước khi kết luận cần thay PCB.

Vì sao cần chọn đúng bo mạch 4020687?

Bo biến tần của điều hòa công suất lớn không nên thay thế theo kiểu “gần giống là được”. Các PCB có thể khác nhau về:

• Công suất máy nén.
• Điện áp nguồn.
• Số lượng đầu kết nối.
• Phiên bản phần mềm.
• Mạch bảo vệ.
• Module công suất.
• Kích thước và vị trí lỗ bắt.
• Thông số linh kiện.
• Mã service part.

Đặc biệt, các dòng Daikin VRV và điều hòa công nghiệp có nhiều PCB nhìn khá tương đồng nhưng mã linh kiện có thể hoàn toàn khác nhau.

Vì vậy, khi cần mua bo mạch biến tần Daikin RZUR250PY1, khách hàng nên gửi ảnh toàn bộ bo cũ, tem model dàn nóng và tem mã linh kiện để đối chiếu.

Kiểm tra trước khi thay bo Daikin RZUR250PY1

1. Kiểm tra model dàn nóng

Đầu tiên đối chiếu tem máy có đúng:

DAIKIN – MODEL RZUR250PY1

hay không.

2. Kiểm tra nguồn điện

Tem máy trong hình ghi:

380–415V / 3N~ / 50Hz

Đây là hệ thống điện 3 pha, vì vậy việc kiểm tra nguồn phải được thực hiện bởi kỹ thuật viên có chuyên môn.

3. Đối chiếu mã bo

Kiểm tra mã:

4020687

và các thông tin PCB như:

3PCB5081-41 – AKMZ402 – AKMP403.

4. Kiểm tra nguyên nhân gây hỏng

Trước khi thay bo mới cần kiểm tra máy nén, quạt, dây nguồn, cảm biến, hệ thống lạnh và các linh kiện liên quan. Nếu nguyên nhân gốc chưa được xử lý, bo mới có thể tiếp tục gặp sự cố.

Bo mạch Daikin RZUR250PY1 4020687 mới 100%

Sản phẩm Bo Mạch Biến Tần Điều Hòa Daikin RZUR250PY1 Mã 4020687 phù hợp với nhu cầu thay thế linh kiện cho hệ thống có đúng model và mã tương ứng.

Đây là dòng bo công suất cao nên quá trình lắp đặt cần được thực hiện bởi kỹ thuật viên điều hòa chuyên nghiệp. Khi thay thế cần ngắt hoàn toàn nguồn điện, kiểm tra điện áp và thực hiện các bước xả điện trên tụ DC theo đúng quy trình an toàn.

Linhkienchinhhang247 hỗ trợ khách hàng kiểm tra thông tin model, mã PCB và hình ảnh bo trước khi đặt hàng, giúp hạn chế trường hợp mua nhầm linh kiện.
